แบ่งเป็นหลายชนิดคือ
ก) ตะแกรงแบบหมุน (Revolving Screen or Trommel) ตะแกรงหมุนเป็นตะแกรงชนิดเก่าที่ใช้กันมากอาจเรียกว่า
“Trommel” ตะแกรงแบบนี้ใช้ได้ทั้งแบบเปียก
และแห้งสินแร่จะถูกป้อนเข้าปลายด้านหนึ่ง สินแร่ขนาดเล็กจะถูกคัดออกมาก่อนแล้วเคลื่อนไปยังปลายอีกด้านหนึ่ง
ซึงจะคัดสินแร่ขนาดใหญ่ขึ้นตามลำดับ ดังนั้นสินแร่จะถูกคัดขนาดออกเป็นช่วงๆ
ลักษณะของตะแกรงหมุนเป็นรูปทรงกระบอก (ดูรูปที76.8) หมุนด้วยความเร็วรอบต่ำ
สามารถคัดสินแร่ขนาด 6-55 มม. ถ้าคัดสินแร่ขนาดเล็กกวานี้ จะคัดแบบเปียก(เช่นในการคัดขนาดทราย เป็นต้น) มีความเร็วรอบประมาณ 15-20 รอบต่อนาที
ข) ตะแกรงเลื่อน (Shaking screen) ตะแกรงแบบนี้มีกลไกการเคลื่อนไหวแบบเอียงเล็กน้อยในแนวราบกลับไปกลับมา
ในช่วง 60-800 ครั้งต่อนาที คัดขนาดตั้งแต่แร่ขนาดใหญ่จนถึงเล็กกว่า12 มม. ใช้กันมากในการคัดขนาดถ่านหินที่แห้งความเร็ว 30-800 รอบต่อนำที ช่วงสั่น 25-1,000 มม.

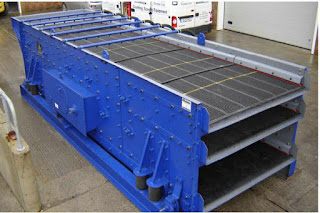

ค) ตะแกรงหมุนเลื่อน (Reciprocating screens) มีการหมุนและเลื่อนไปทางแนวราบสู่ปลายของตะแกรงรูปสี่เหลี่ยมผืนผ้า
ความเร็ว 1,000 รอบต่อนาที การเคลื่อนที่เป็นรูปวงรี
การหมุนแบบวงรีในขณะป้อนแร่จะทำให้แร่กระจายตัวบนตะแกรงแม้ว่าจะออกจากจุดเดียว
ตะแกรงแบบนี้ใช้สำหรับคัดขนาดแร่ละเอียดและแห้ง มีขนาดในช่วง 10 มม. ถึง250 ไมครอน
บางทีอาจละเอียดถึง 40 ไมครอน ความเร็ว
500-600 รอบต่อนำที ช่วงสั่นน้อยกว่า 25 มม.
ง) ตะแกรงไจเรตอรี่
(Gyratory screens) มีการเคลื่อนที่ในแนวราบรอบแกนศูนย์กลาง
คัดขนาดได้ทั้งแบบเปียกและแห้ง เหมาะสำหรับแร่ขนาดละเอียดต่ำกว่า 40 ไมครอน ตัวตะแกรงยึดอยู่บนสปริงบนฐาน
ทำให้เกิดการเคลื่อนที่แบบวงกลมความเร็วที่ใช้ 500-600 รอบต่อนาที
ช่วงสั่นน้อยกว่า 25 มม.
จ) ตะแกรงสั่น (Vibrating screens) เป็นตะแกรงที่ใช้กันมากในการแต่งแร่สามารถคัดขนาดแร่ได้ตั้งแต่ 25 มม. จนถึง 25 ไมครอน หรือ 25 ซม. จนถึง 5 มม.การสั่นของตะแกรง ถ้ำคัดขนาดละเอียดจะใช้ไฟฟ้าทำให้เกิดความถี่สูงและเคลื่อนที่น้อยด้วยอำนาจแม่เหล็กไฟฟ้าจากกระแสสลับ การคัดขนาดแร่หยาบจะใช้กลไกที่ทำให้สั่นด้วยการทำจุดศูนย์กลางเยื้องศูนย์ เหมาะสำหรับการป้อนแร่หยาบกว่า 4 ซม. แต่ถ้ำต่ำกว่านี้จะใช้หลักความไม่สมดุลของพูลเล่ ความเร็วที่ใช้ 600-3,000 รอบต่อนาที ช่วงสั่นน้อยกว่า 25 มม.
